壓力傳感器是檢測壓力，并將壓力信號轉換為電信號并成線性輸出的裝置。壓力傳感器可分為機械壓力傳感器和氣壓（液壓）傳感器。
機械壓力傳感器也就是測力傳感器，單位通常為N、KN、KGf等等。
滄正機械壓力傳感器為電阻應變片式，主要由彈性體、電阻應變片、測量電路和傳輸電纜4部分組成。
應變片式壓力傳感器測量原理：當壓力傳感器彈性體在外力的作用下產生形變，附著于彈性體上的電阻應變片隨即彎曲，電阻應變片阻值發生變化，再經測量電路將阻值變化轉換為電信號（一般為毫伏信號）。
彈性體：彈性體即壓力傳感器外殼，主要材質有鋁合金、合金鋼、不銹鋼。
電阻應變片：電阻應變片壓力是傳感器最重要的組成部分，常用的應變片基材采用高分子薄膜材料，應變材質通常為高純度康銅 。電阻應變片通過脫水粘貼在彈性體上，彈性體受力形變，應變片隨即跟著形變，從而改變電阻值。
測量電路：通過惠斯登電橋把電阻應變片的電阻變化轉變?yōu)楹练盘?hào)輸出。
傳輸電纜：4芯屏蔽電纜，滄正壓力傳感器為紅黑綠白四線，紅：電源+，黑：電源-；綠：信號+，白：信號-。
滄正機械壓力傳感器為電阻應變片式，主要由彈性體、電阻應變片、測量電路和傳輸電纜4部分組成。
應變片式壓力傳感器測量原理：當壓力傳感器彈性體在外力的作用下產生形變，附著于彈性體上的電阻應變片隨即彎曲，電阻應變片阻值發生變化，再經測量電路將阻值變化轉換為電信號（一般為毫伏信號）。
彈性體：彈性體即壓力傳感器外殼，主要材質有鋁合金、合金鋼、不銹鋼。
電阻應變片：電阻應變片壓力是傳感器最重要的組成部分，常用的應變片基材采用高分子薄膜材料，應變材質通常為高純度康銅 。電阻應變片通過脫水粘貼在彈性體上，彈性體受力形變，應變片隨即跟著形變，從而改變電阻值。
測量電路：通過惠斯登電橋把電阻應變片的電阻變化轉變?yōu)楹练盘?hào)輸出。
傳輸電纜：4芯屏蔽電纜，滄正壓力傳感器為紅黑綠白四線，紅：電源+，黑：電源-；綠：信號+，白：信號-。
滄正稱重測力傳感器分大三類：
1、壓式測力傳感器。
2、拉壓力傳感器。
3、梁式稱重傳感器。
1、壓式測力傳感器：壓力傳感器，只測壓力。代號CAZF-Y，例：CAZF-Y20-10KG，壓式測力傳感器，直徑20mm，量程10KG。壓式測力傳感器分為膜盒式壓力傳感器和輪輻式壓力傳感器。膜盒式壓力傳感器壓力傳感器結構小巧，適用于小空間壓力的測量。輪輻式壓力傳感器尺寸較大，量程大，精度高，一般用于大空間、大量程壓力的測量。

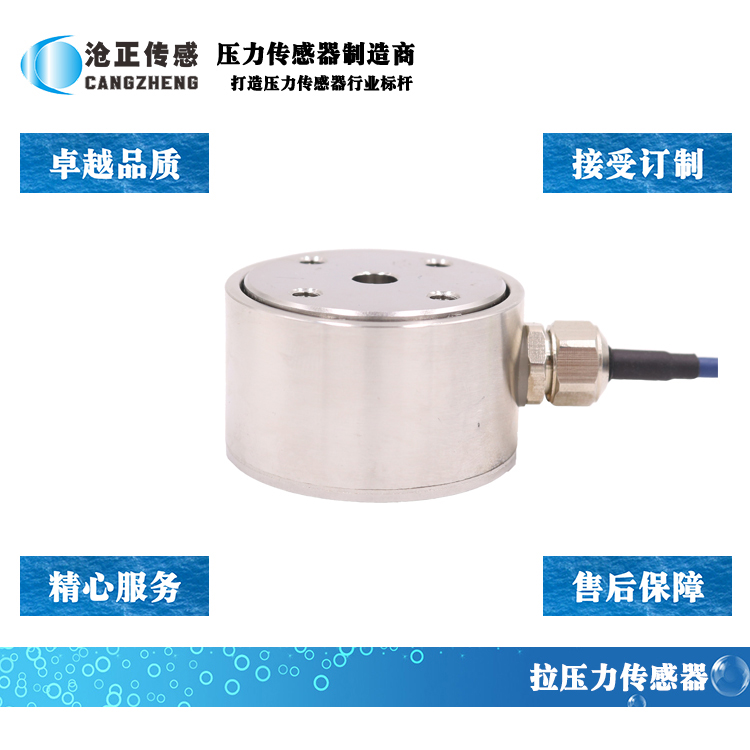

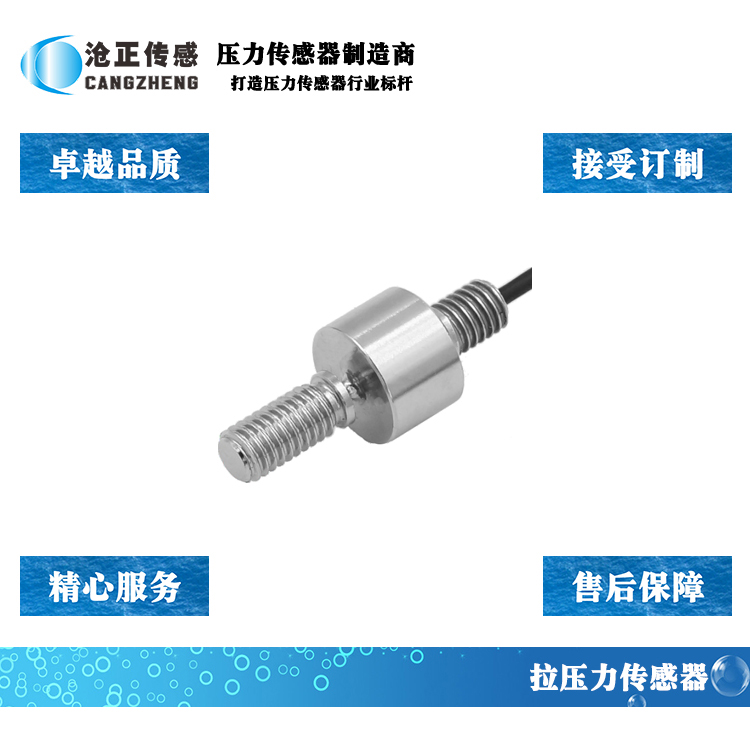

2、拉壓力傳感器：拉壓兩用，既可測壓力，也可測拉力。代號CAZF-LY，例：CAZF-LY20-10KG，拉壓力傳感器，直徑20mm，量程10KG。拉壓力傳感器主要分為圓型拉壓力傳感器和S型壓力傳感器，螺桿或者螺紋孔安裝固定，安裝簡單方便，且便于工裝自重清零。
3、梁式稱重傳感器：主要用來稱重，因梁式稱重傳感器抗偏載能力強，也可用在設備上測量受力面積比較大的壓力，確保壓板各點測量壓力一致。代號CAZF-W，例：CAZF-W70-10KG，稱重傳感器，長度70mm，量程10KG。
1、壓式測力傳感器。
2、拉壓力傳感器。
3、梁式稱重傳感器。
1、壓式測力傳感器：壓力傳感器，只測壓力。代號CAZF-Y，例：CAZF-Y20-10KG，壓式測力傳感器，直徑20mm，量程10KG。壓式測力傳感器分為膜盒式壓力傳感器和輪輻式壓力傳感器。膜盒式壓力傳感器壓力傳感器結構小巧，適用于小空間壓力的測量。輪輻式壓力傳感器尺寸較大，量程大，精度高，一般用于大空間、大量程壓力的測量。
2、拉壓力傳感器：拉壓兩用，既可測壓力，也可測拉力。代號CAZF-LY，例：CAZF-LY20-10KG，拉壓力傳感器，直徑20mm，量程10KG。拉壓力傳感器主要分為圓型拉壓力傳感器和S型壓力傳感器，螺桿或者螺紋孔安裝固定，安裝簡單方便，且便于工裝自重清零。
3、梁式稱重傳感器：主要用來稱重，因梁式稱重傳感器抗偏載能力強，也可用在設備上測量受力面積比較大的壓力，確保壓板各點測量壓力一致。代號CAZF-W，例：CAZF-W70-10KG，稱重傳感器，長度70mm，量程10KG。
壓力傳感器是指能感受壓力，并把壓力變化轉換為電信號輸出的裝置，是自動化設備中最常見的一種傳感器，也是自動化測力設備中的神經系統。正確使用壓力傳感器必先了解壓力傳感器各項參數。
壓力傳感器主要有以下參數：
1、量程Capacity：
量程是指壓力傳感器的額定載荷。一般單位為KGf、N等。如量程為100KGf，傳感器測量范圍即為0-100KGf。
1、量程Capacity：
量程是指壓力傳感器的額定載荷。一般單位為KGf、N等。如量程為100KGf，傳感器測量范圍即為0-100KGf。
2、靈敏度Rated output：
靈敏度是壓力傳感器的輸出信號系數，單位為mV/V，常見的有1mV/V，2mV/V，壓力傳感器的滿量程輸出=工作電壓*靈敏度，例：工作電壓5VDC，靈敏度2mV/V，滿量程輸出即為5V*2mV/V=10mV，如壓力傳感器滿量程為100KG，壓滿100KG，輸出即為10mV，壓50KG即為5mV。
靈敏度是壓力傳感器的輸出信號系數，單位為mV/V，常見的有1mV/V，2mV/V，壓力傳感器的滿量程輸出=工作電壓*靈敏度，例：工作電壓5VDC，靈敏度2mV/V，滿量程輸出即為5V*2mV/V=10mV，如壓力傳感器滿量程為100KG，壓滿100KG，輸出即為10mV，壓50KG即為5mV。
3、非線性Non-linearity：
非線性是指由空載荷的輸出值和額定載荷時輸出值所決定的直線和增加負荷之實測曲線之間最大偏差對于額定輸出值的百分比。理論上傳感器的輸出應該是線性的，事實上并不是，非線性就是和理想中的偏差百分比。非線性單位為：%FS，非線性誤差=量程*非線性，如量程為100KG，非線性為0.05%FS，非線性誤差即為：100KG*0.05%=0.05KG。
非線性是指由空載荷的輸出值和額定載荷時輸出值所決定的直線和增加負荷之實測曲線之間最大偏差對于額定輸出值的百分比。理論上傳感器的輸出應該是線性的，事實上并不是，非線性就是和理想中的偏差百分比。非線性單位為：%FS，非線性誤差=量程*非線性，如量程為100KG，非線性為0.05%FS，非線性誤差即為：100KG*0.05%=0.05KG。
4、重復性Repeat ability：
重復性誤差是指在相同的環境條件下，對傳感器反復加荷到額定載荷并卸載。加荷過程中同一負荷點上輸出值的最大差值對額定輸出的百分比。
重復性誤差是指在相同的環境條件下，對傳感器反復加荷到額定載荷并卸載。加荷過程中同一負荷點上輸出值的最大差值對額定輸出的百分比。
5、蠕變Creep：
蠕變是指在載荷不變，其它測試條件也保持不變的情況下，壓力傳感器輸出隨時間的變化量對額定輸出的百分比，一般取30min。
蠕變是指在載荷不變，其它測試條件也保持不變的情況下，壓力傳感器輸出隨時間的變化量對額定輸出的百分比，一般取30min。
6、滯后Hysteresis：
滯后是指壓力傳感器從無載荷逐漸加載到額定載荷然后再逐漸卸載。在同一載荷點上加載和卸載輸出量的最大差值對額定輸出值的百分比。
滯后是指壓力傳感器從無載荷逐漸加載到額定載荷然后再逐漸卸載。在同一載荷點上加載和卸載輸出量的最大差值對額定輸出值的百分比。
7、零點輸出zero balance：
在推薦電壓激勵下，空載時壓力傳感器的輸出值對額定輸出的百分比。理論上壓力傳感器空載時輸出應該為零，實際上壓力傳感器空載時輸出不為零，這就存在一個偏差，零點輸出就是偏差的百分比。
在推薦電壓激勵下，空載時壓力傳感器的輸出值對額定輸出的百分比。理論上壓力傳感器空載時輸出應該為零，實際上壓力傳感器空載時輸出不為零，這就存在一個偏差，零點輸出就是偏差的百分比。
8、輸入阻抗Input resistance：
輸入阻抗是指信號輸出端開路，傳感器未加壓時，從壓力傳感器輸入端（滄正壓力傳感器為紅、黑線）測得的阻抗值。
輸入阻抗是指信號輸出端開路，傳感器未加壓時，從壓力傳感器輸入端（滄正壓力傳感器為紅、黑線）測得的阻抗值。
9、輸出阻抗Output resistance：
輸出阻抗是指壓力傳感器輸入端短路，傳感器未加壓時，從信號輸出端（滄正壓力傳感器為綠、白線）測得的阻抗。
輸出阻抗是指壓力傳感器輸入端短路，傳感器未加壓時，從信號輸出端（滄正壓力傳感器為綠、白線）測得的阻抗。
10、絕緣阻抗Insulation impedance：
絕緣阻抗是指壓力傳感器的電路和彈性體之間的直流阻抗值。
絕緣阻抗是指壓力傳感器的電路和彈性體之間的直流阻抗值。
11、工作溫度范圍Operation Temp range：
工作溫度范圍是指壓力傳感器在此溫度范圍內使用其性能參數均不會產生永久性有害變化。
工作溫度范圍是指壓力傳感器在此溫度范圍內使用其性能參數均不會產生永久性有害變化。
12、溫度補償范圍Compensated temp range：
溫度補償范圍是指在此溫度范圍內，傳感器的額定輸出和零平衡均經過嚴密補償，從而不會超出規定的范圍。
溫度補償范圍是指在此溫度范圍內，傳感器的額定輸出和零平衡均經過嚴密補償，從而不會超出規定的范圍。
13、零點溫度漂移Temperature effect on zero：
零點溫度影響是指環境溫度的變化對壓力傳感器零點的影響。一般用溫度每變化10℃時，引起的零平衡變化量對額定輸出的百分比來表示，單位為：%F.S./10℃。
零點溫度影響是指環境溫度的變化對壓力傳感器零點的影響。一般用溫度每變化10℃時，引起的零平衡變化量對額定輸出的百分比來表示，單位為：%F.S./10℃。
14、靈敏度溫度漂移Temperature effect on out：
靈敏度溫度漂移是指環境溫度的變化引起的壓力傳感器靈敏度的變化。一般以溫度每變化10℃引起靈敏度的變化量額定輸出的百分比來表示，單位為：F.S./10℃。
靈敏度溫度漂移是指環境溫度的變化引起的壓力傳感器靈敏度的變化。一般以溫度每變化10℃引起靈敏度的變化量額定輸出的百分比來表示，單位為：F.S./10℃。
15、安全超載Safe Load Limit：
安全超載是指在此載荷內不會對壓力傳感器造成破壞性損壞，但不能長期超載。
安全超載是指在此載荷內不會對壓力傳感器造成破壞性損壞，但不能長期超載。
16、極限超載 Ultimate overload：
極限超載是指壓力傳感器負荷的極限值。
極限超載是指壓力傳感器負荷的極限值。
17、激勵電壓Excitation recommend：
激勵電壓是指壓力傳感器的工作電壓，一般為5-12VDC。
激勵電壓是指壓力傳感器的工作電壓，一般為5-12VDC。
以上就是壓力傳感器各項參數的詳解與舉例，由滄正壓力傳感器整理發布。
